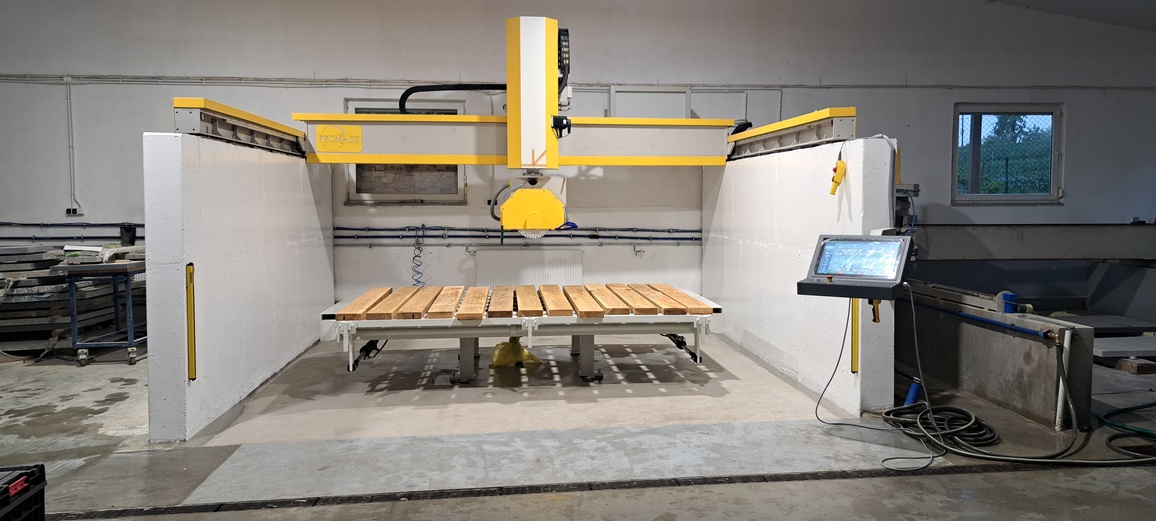

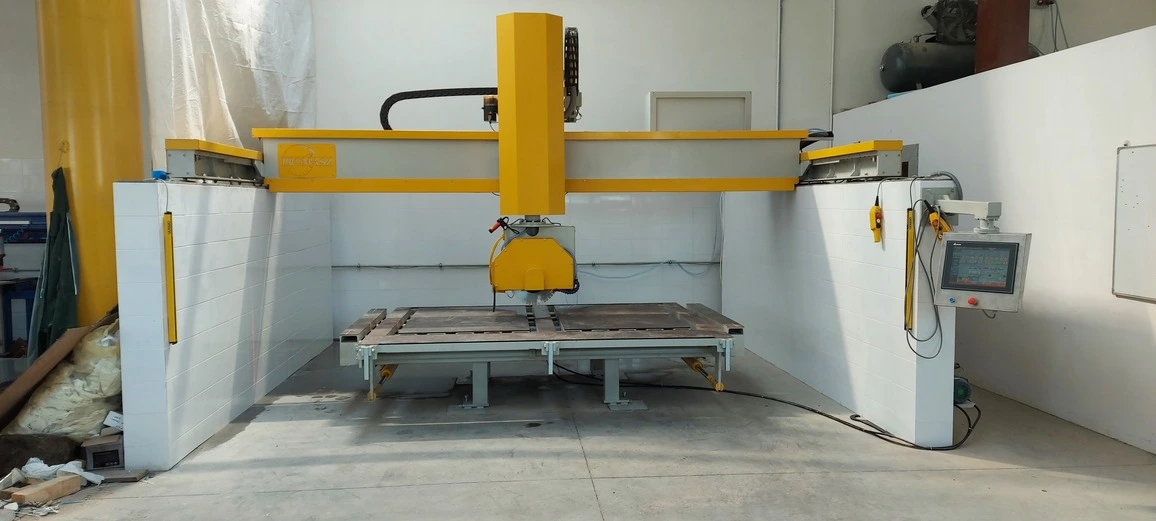

PW1TK-14.0-600-PLC
Jednosuportowa piła wzdłużna plc
Przemysłowa piła wzdłużna, umożliwiająca cięcie kamienia w 5 osiach z interpolacją trzech osi jednocześnie. Idealna do wycinania prostokątów, łuków, okręgów, trójkątów i złożonych kształtów. Możliwość dodatkowej pracy frezem przy opcji silnika z chłodzeniem wewnętrznym. Wyposażona w zaawansowany sterownik PLC z pamięcią dla 63 programów automatycznych.
Dane Techniczne
- Silnik główny: 16 kW (dla tarczy Ø 600 mm)
- Stół: stały 3200 x 2100 mm
- Tory: długość 4000 mm
- Pole obróbcze: 3500 x 3000 mm
- Pamięć na 63 programy automatyczne
Wymagania Instalacyjne
- Zasilanie: 3 x 400 V + N + PE
- Kabel zasilający: 5 x 6 mm² (miedź)
- Zabezpieczenie: D40 – 3P
- Uziemienie: bednarka min. 120 mm² do PE
- Media: prąd, woda, sprężone powietrze doprowadzone do fundamentów od strony szafy sterowniczej
Najważniejsze w standardzie
Wyposażenie i systemy, które dostajesz już na start
Maszyna w wersji podstawowej zawiera kompletny zestaw elementów niezbędnych do natychmiastowej pracy – od konstrukcji nośnej, przez wrzeciono, po system sterowania. Wszystkie podzespoły są sprawdzone w warunkach przemysłowych i gwarantują wysoką precyzję oraz niezawodność w codziennej eksploatacji.
wyposażenie podstawowe
- Stół stały 3200 x 2100 mm
- Sztywna stalowa konstrukcja

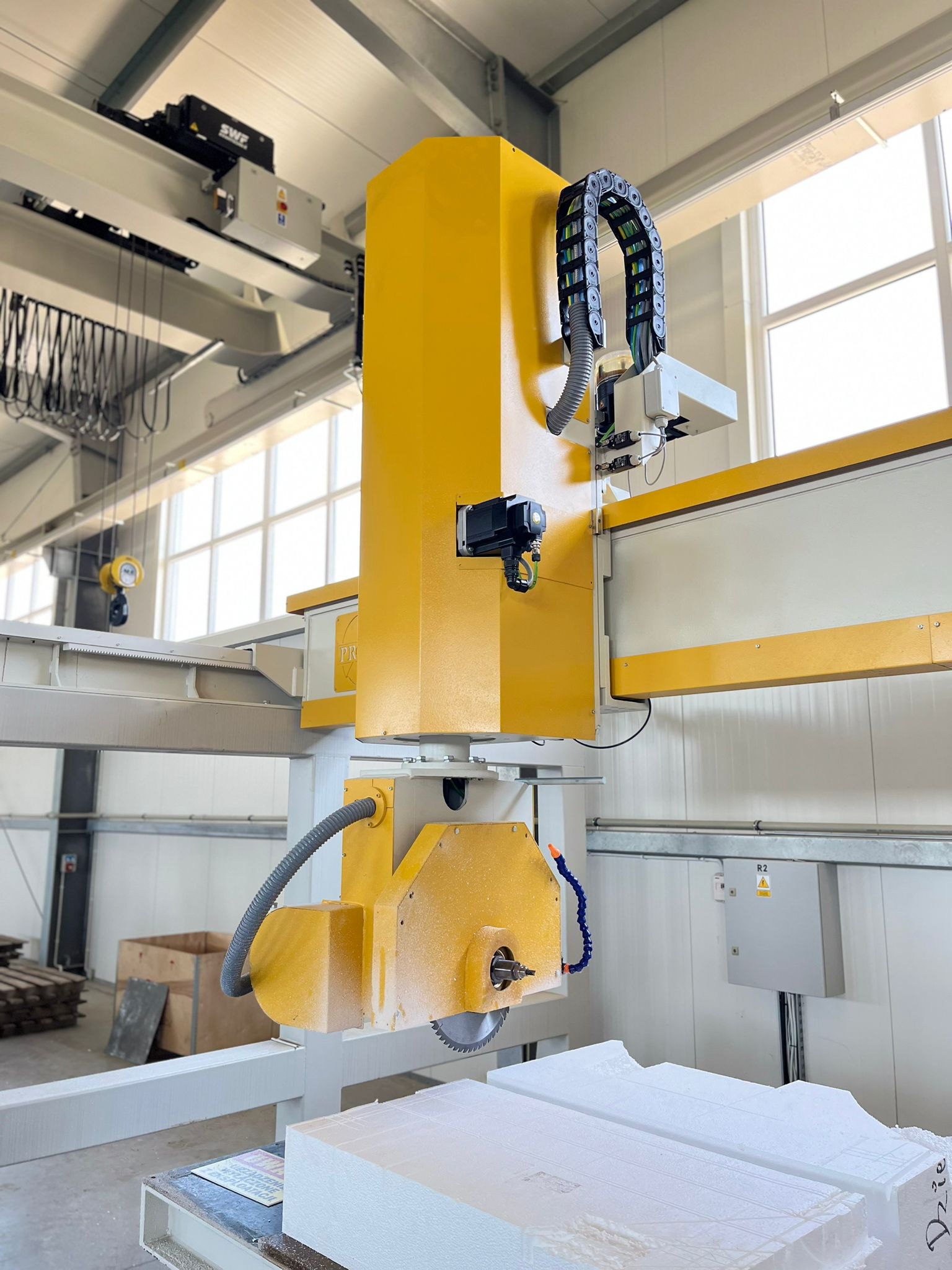

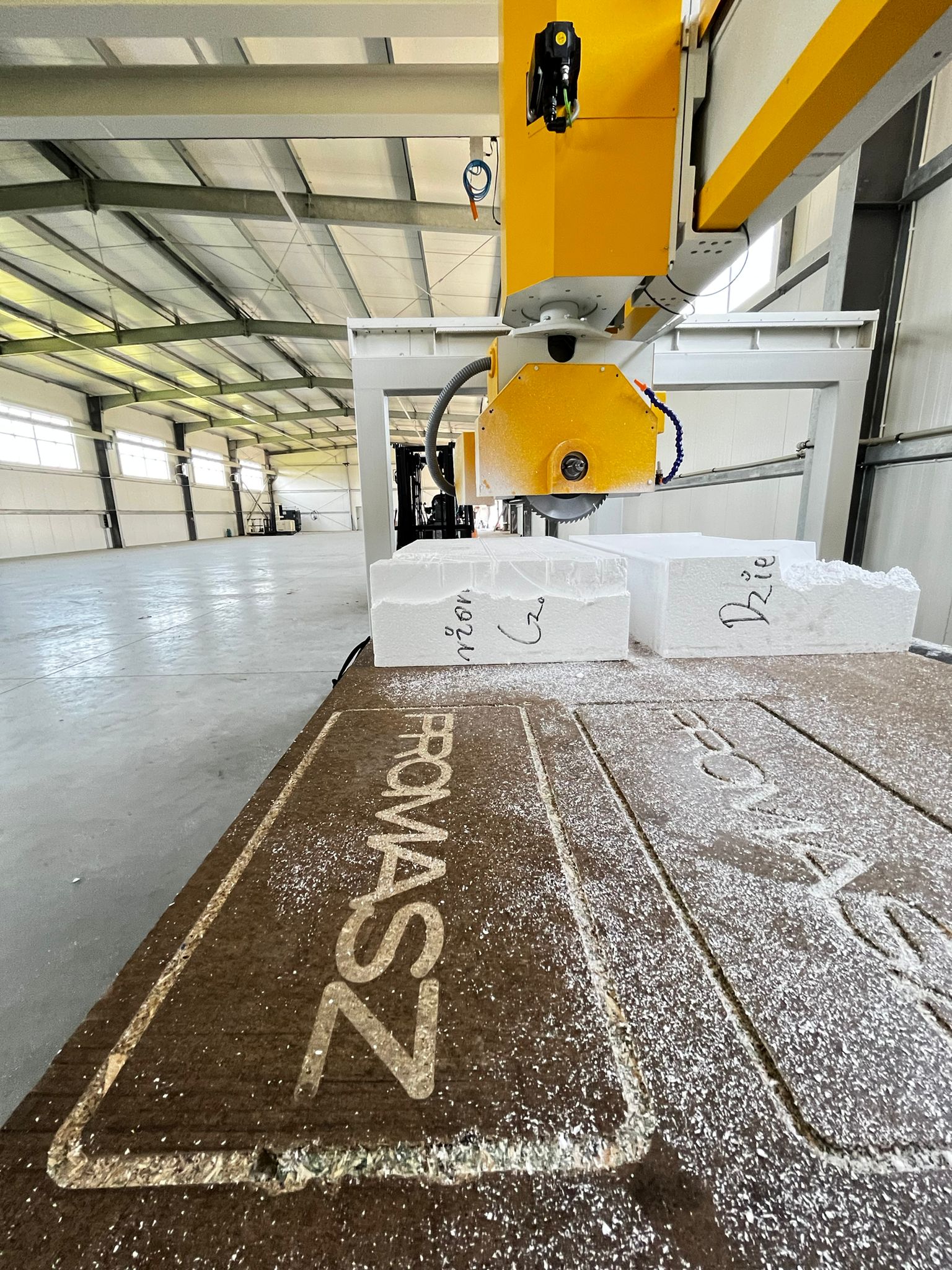

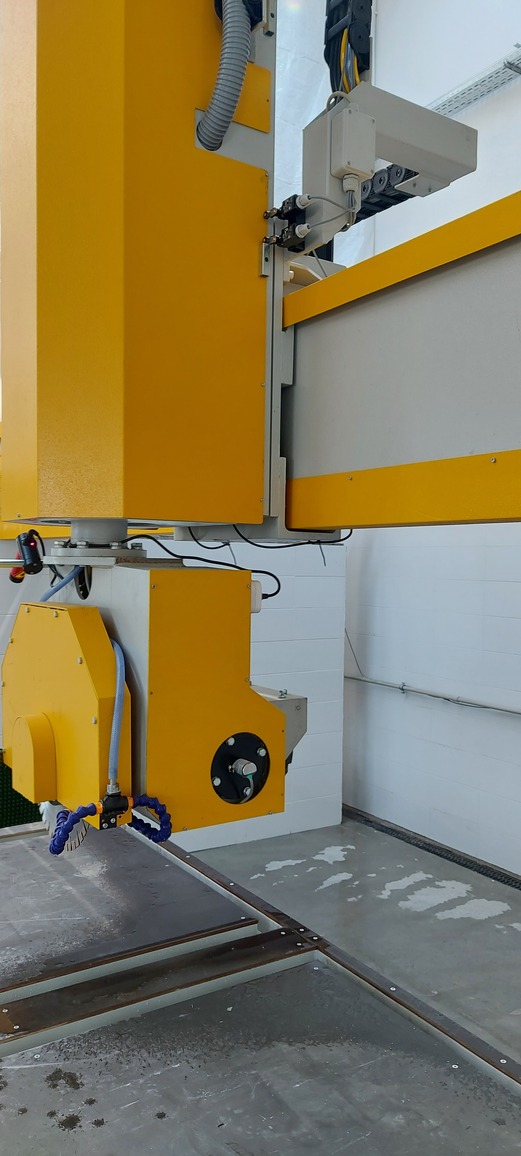

- Głowica tnąca z wychyłem i obrotem
System podstawowy
- System interpolacji 3-osiowej
- Pamięć na 63 programy

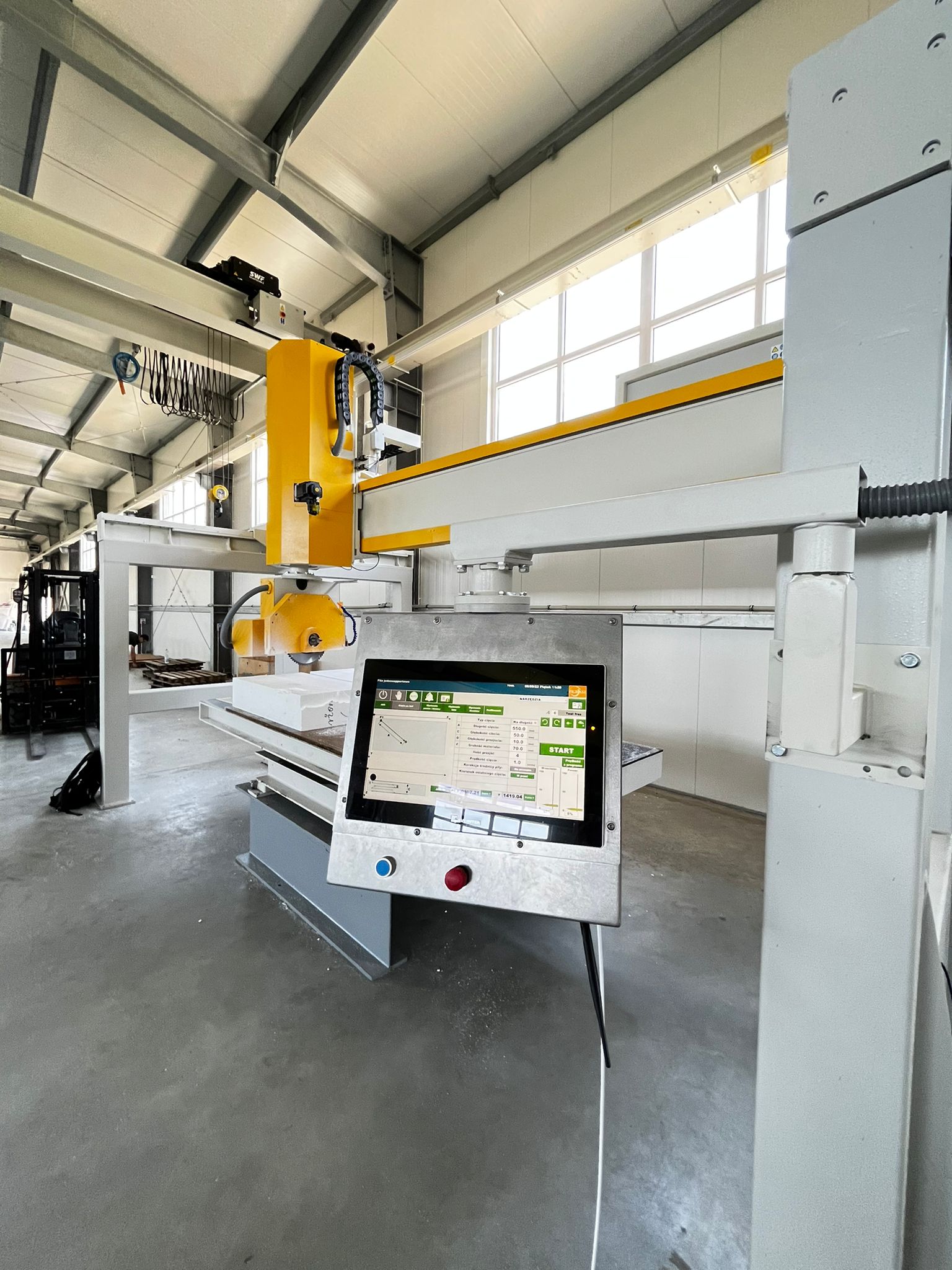

- Sterownik PLC z panelem operatorskim
- Automatyczne cięcie pasów X/Y

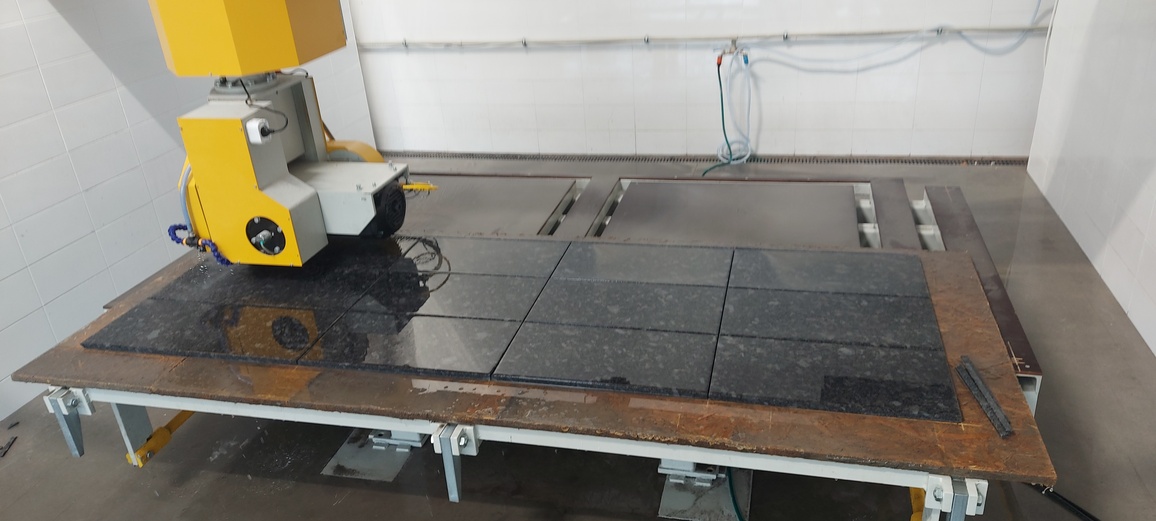

- Podział materiału na prostokątne bloki
- Wielokrotne nacinanie
- Profilowanie 3D — łuki i odcinki
- Automatyczne programowanie głębokości cięć
Kierunki pracy
- Oś X: ruch w poprzek murków (lewo-prawo)
- Oś Y: ruch wzdłuż murków (przód-tył)
- Oś Z: opad głowicy (góra-dół)
- Oś C: obrót głowicy 360°
- Oś B: wychył głowicy do 90°
Typy pracy
- Wycinanie prostych i zaokrąglonych prostokątów
- Wycinanie okręgów, łuków, daszków, krzyży, trójkątów
- Profilowanie 3D (proste odcinki i łuki)
- Cięcie pasów wzdłuż osi X/Y
- Automatyczne i wielokrotne cięcie z obliczaniem głębokości
Maszyna rośnie razem z Twoją produkcją
Rozbuduj funkcje, zwiększ możliwości
Każdy model może zostać wyposażony w dodatkowe funkcje dopasowane do Twoich wymagań – od rozszerzonego sterowania CNC, przez systemy podnoszenia i transportu materiału, aż po moduły CAD/CAM i 3D. Modułowa konstrukcja pozwala na elastyczną rozbudowę w dowolnym momencie użytkowania.
wyposażenie podstawowe
- Silnik z chłodzeniem wewnętrznym (praca frezem)
- Laser do pozycjonowania (czerwony lub zielony).
- System centralnego smarowania.
- Stół hydraulicznie podnoszony — stały
- Centralne smarowanie
- Fundamentowanie stalowe
Uwaga: Przedstawione opcje modyfikacji i wyposażenia dodatkowego są dostępne za dopłat. Niniejszy opis ma charakter informacyjny.
Pegasus CAD-CAM Standard Stone
- CAD 2D i 3D
- Import formatów plików 2D CAD (DWG, DXF) oraz plików 3D (IGES, STEP, STL, itp)
- Makra geometrii
- Przewodnik modelowania typowych obiektów
- obsługa uchwytów narzędziowych
- Rozszerzony zestaw obróbek frezarskich 2.5D
- Obróbka dyskiem 2D pionowa / pozioma
- Obróbka dyskiem w pionie 3D
- Podstawowe obróbki zgrubne i wykańczające 3D
- Symulacja z usuwaniem materiału i kontrolą kolizji
Uwaga: Przedstawione opcje modyfikacji i wyposażenia dodatkowego są dostępne za dopłat. Niniejszy opis ma charakter informacyjny.
Inne opcje
- Szkolenie dodatkowe: 16 h (w tym dojazd i wyżywienie)
- Bezpieczna zabudowa stanowiska: Wykonana przez Promasz na podstawie projektu klienta lub budowana samodzielnie przez klienta
Uwaga: Przedstawione opcje modyfikacji i wyposażenia dodatkowego są dostępne za dopłat. Niniejszy opis ma charakter informacyjny.







Masz pytania? Mamy odpowiedzi
Najważniejsze informacje o pracy i konfiguracji maszyny
Najczęściej zadawane pytania dotyczące naszej oferty i współpracy. Być może znajdziesz tu odpowiedź, której szukasz.
Tak, co pozwala na wykonywanie skomplikowanych kształtów.
Tak, po wyposażeniu w silnik z chłodzeniem wewnętrznym.
Tak, z opcjonalnym oprogramowaniem Pegasus CAD-CAM Standard Stone.
Tak, z automatycznym dostosowaniem szerokości pasów.
Przygotowanie zasilania, wody, sprężonego powietrza oraz odpowiedniego uziemienia.
