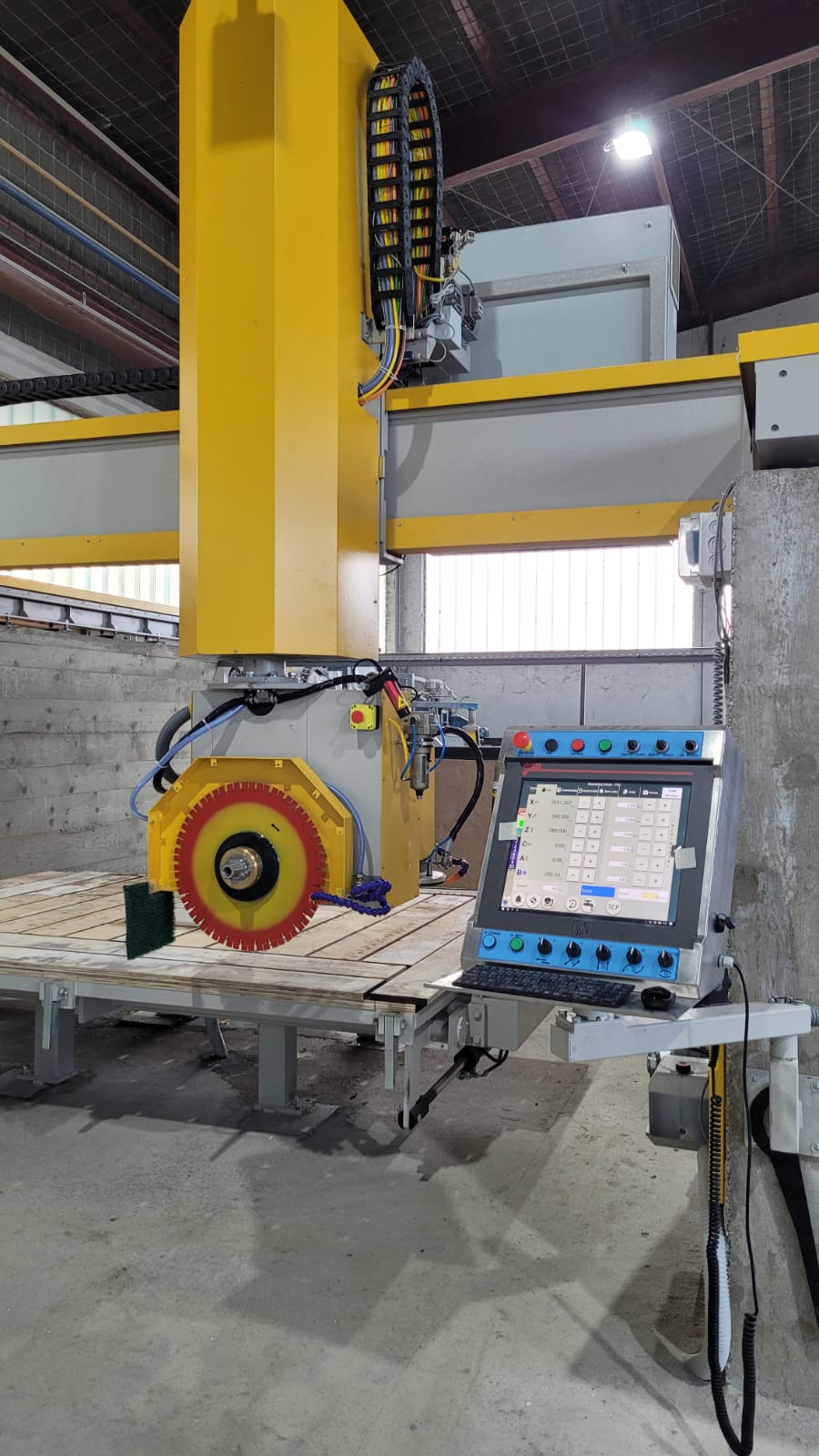

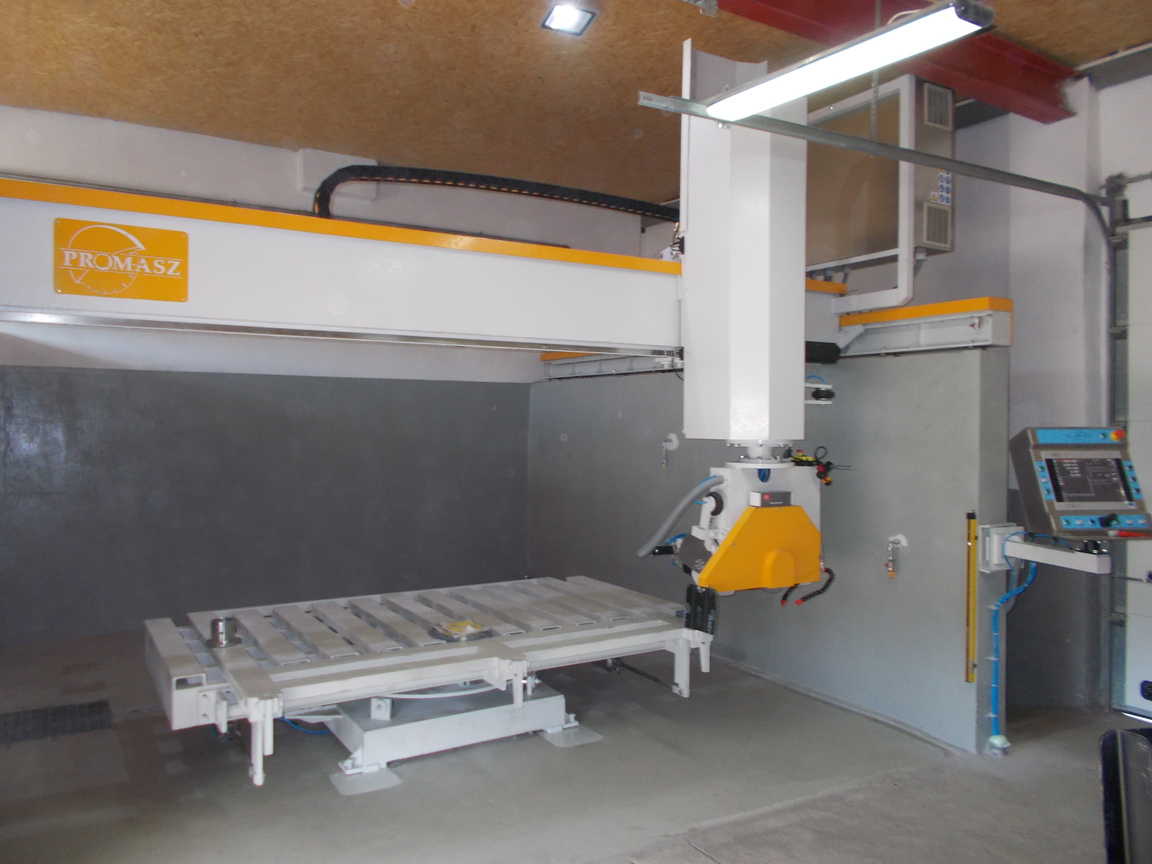

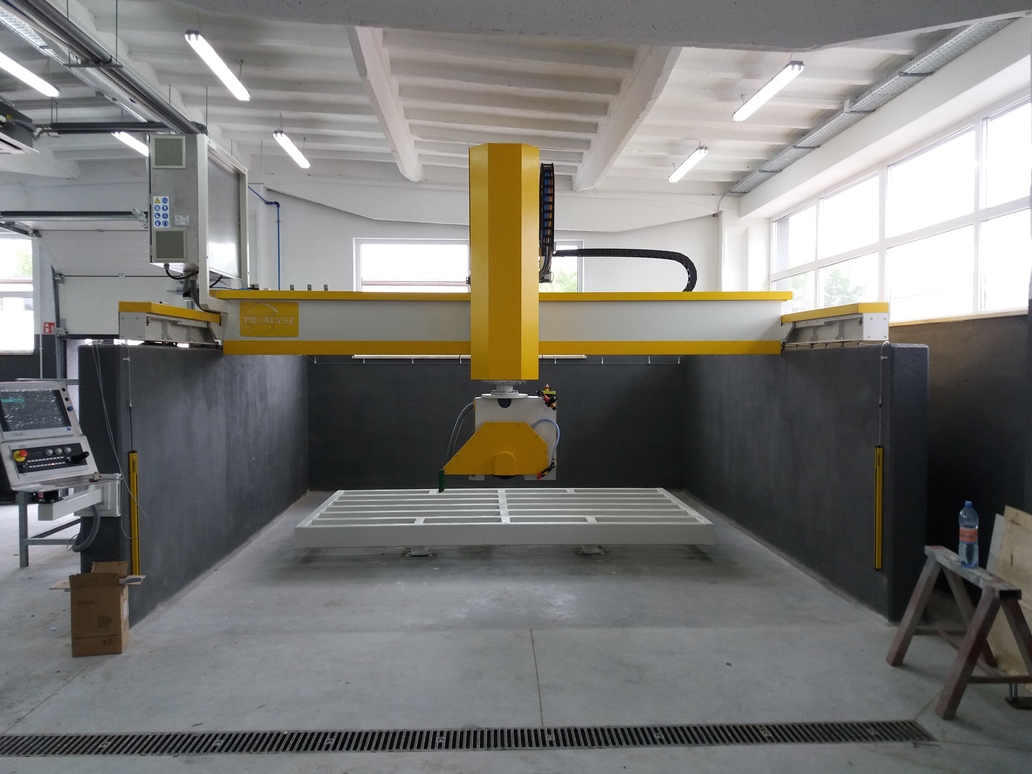

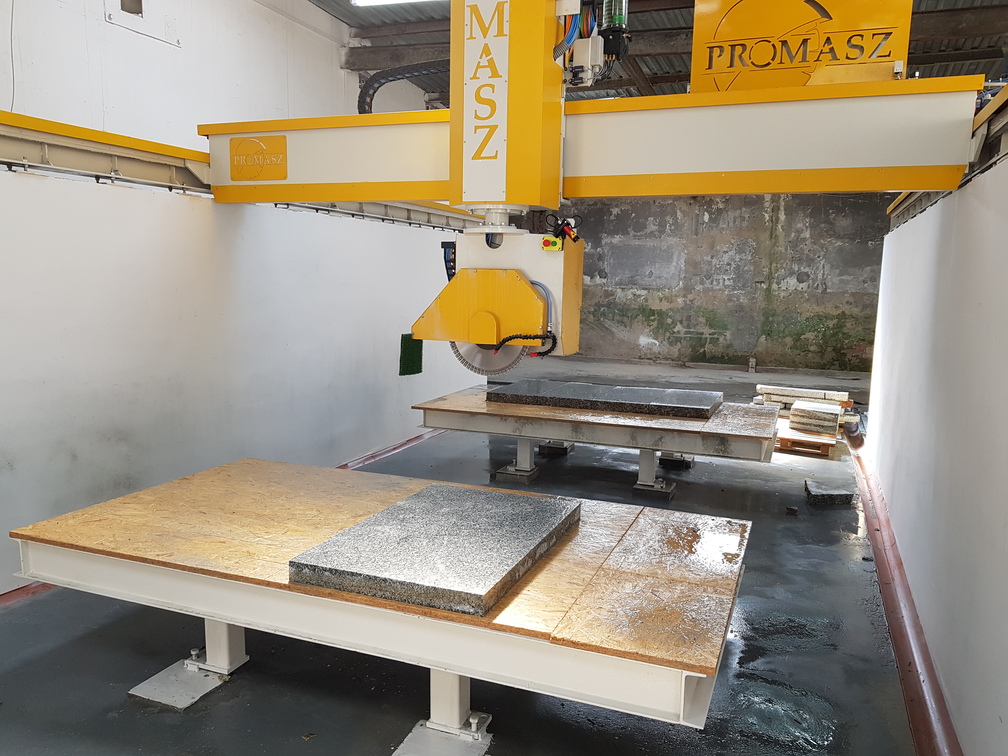

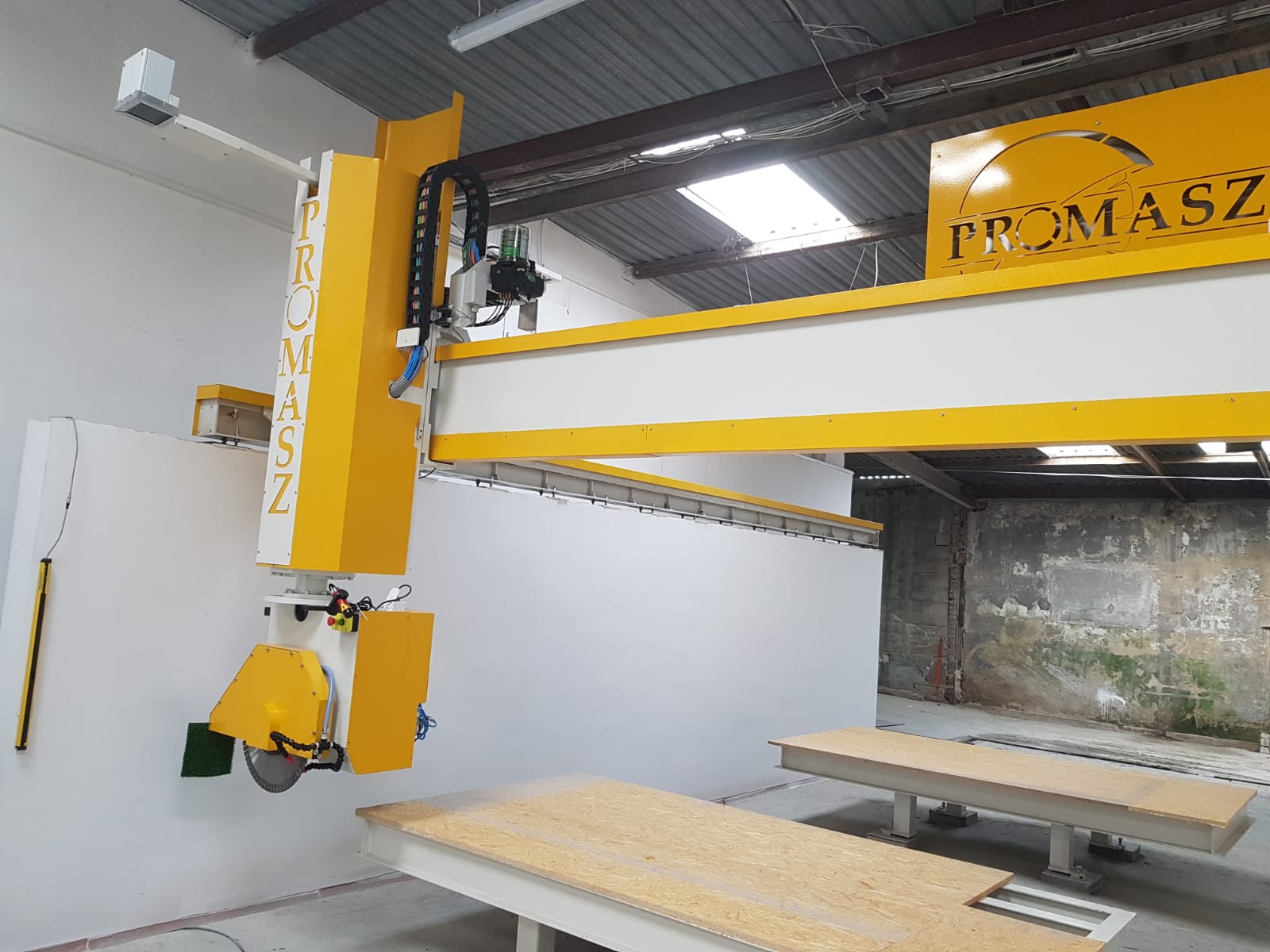

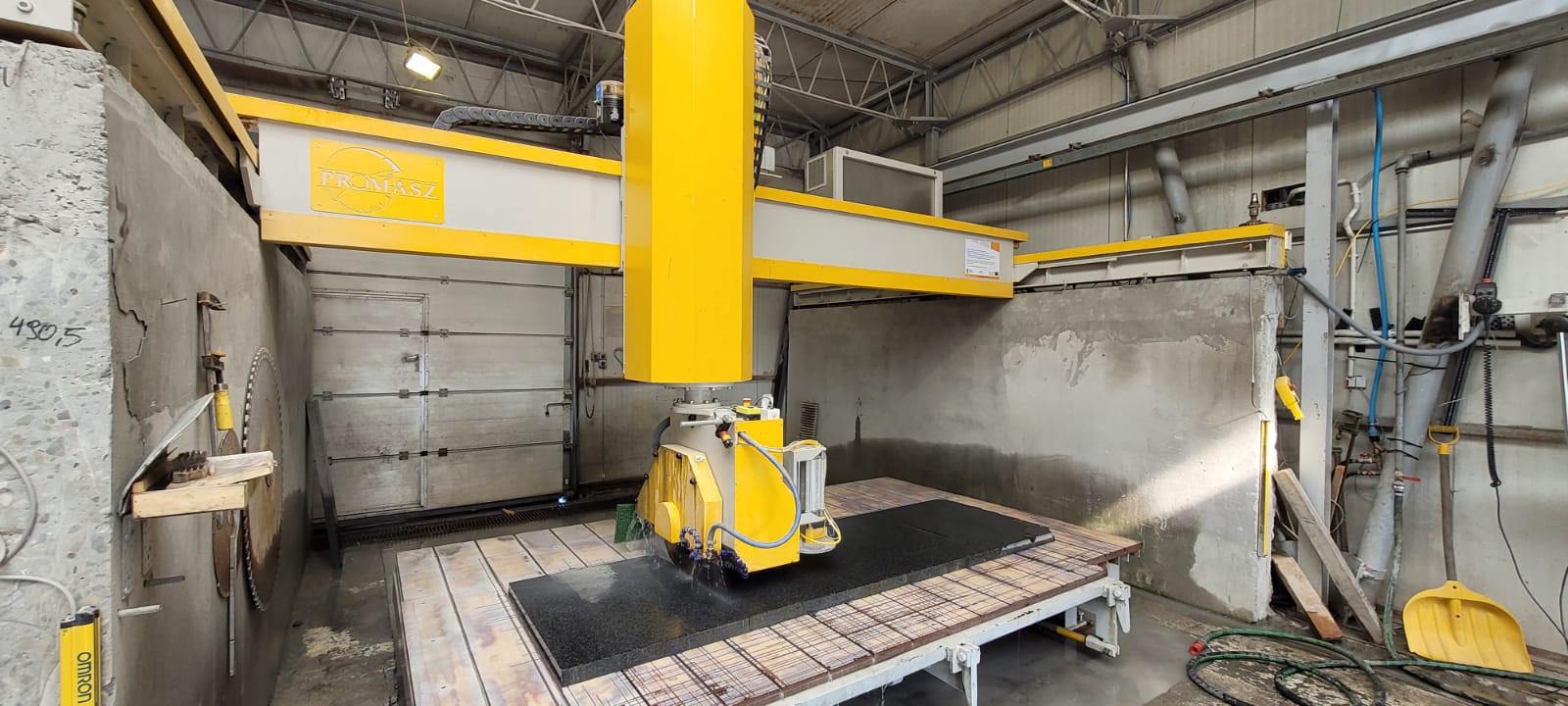

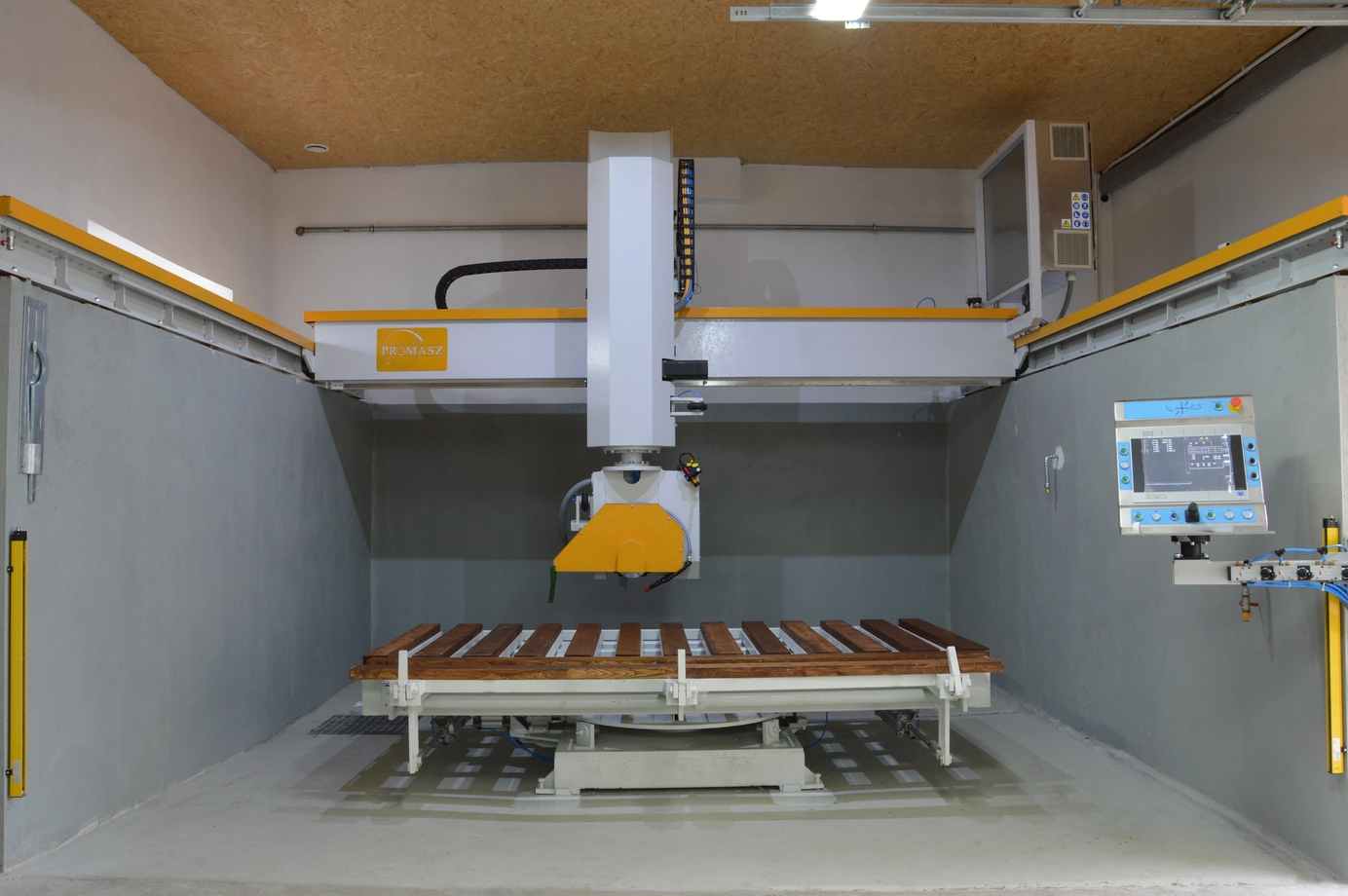

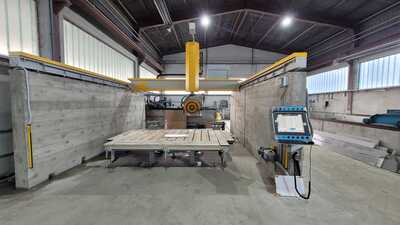

PW1TK-14.0-600.4-CNC-5OSI
Jednosuportowa Piła wzdłużna cnc 5/6 osi
Profesjonalna, 5-osiowa piła wzdłużna CNC do zaawansowanej obróbki kamienia naturalnego i konglomeratów. Umożliwia zarówno standardowe cięcia (proste, łuki, okręgi), jak i wykonywanie skomplikowanych projektów CAD-CAM z opcją frezowania, toczenia kolumn oraz skanowania 3D. Wyposażona w dynamiczne serwonapędy, sterowanie ESA z 15" panelem i szeroką gamę opcji rozbudowy.
Dane Techniczne
- Wszystkie osie napędzane serwonapędami
- Silnik wrzeciona: możliwość montażu tarcz i frezów, płynna regulacja obrotów
- System CNC: możliwość importu plików CAD/CAM
- Pulpit sterowniczy: 15" monitor ESA
Wymagania Instalacyjne
- Zasilanie: 3x400V + N + PE
- Kabel: 5 x 6 mm² (miedź)
- Zabezpieczenie: D40 – 3P
- Uziemienie: bednarka min. 120 mm² do PE
- Media: prąd, woda, sprężone powietrze doprowadzone od strony szafy sterowniczej
Najważniejsze w standardzie
Wyposażenie i systemy, które dostajesz już na start
Maszyna w wersji podstawowej zawiera kompletny zestaw elementów niezbędnych do natychmiastowej pracy – od konstrukcji nośnej, przez wrzeciono, po system sterowania. Wszystkie podzespoły są sprawdzone w warunkach przemysłowych i gwarantują wysoką precyzję oraz niezawodność w codziennej eksploatacji.
Wyposażenie podstawowe
- Konstrukcja stalowa
- Pulpit ESA 15"
- Wrzeciono z płynną regulacją obrotów
- Czujnik pomiaru narzędzia
- Moduł fotograficzny do skanowania materiału
System operacyjny
- ESA CNC – kontrola 5 osi
- Podstawowy moduł CAD-CAM Cutting Stone
- Obsługa plików DWG, DXF
- Programowanie cięć i rozmieszczenia elementów
- Symulacja procesu i kontrola kolizji
Kierunki pracy
- Y – wzdłuż murów: łożyska liniowe w wannie olejowej, zębatki skośne
- X – w poprzek murów: łożyska liniowe w wannie olejowej, zębatki skośne
- Z – góra/dół: śruba kulowo-toczna
- A – przechył głowicy: 0°–90°
- C – obrót głowicy: -270° do 270°
Oś Y (wzdłuż murów)
Łożyska liniowe w wannie olejowej, napęd przez zębatki skośne
Oś X (w poprzek murów)
Łożyska liniowe w wannie olejowej, napęd przez zębatki skośne
Oś Z (góra-dół)
Łożyska liniowe, napęd przez śrubę kulowo-toczną
Oś C (Obrót głowicy)
Zakres pracy od -270° do 270°
Oś A (przechył głowicy)
Zakres prac od 0° do 90°
Napęd
Wszystkie osie kontrolowane przez serwonapędy dla dynamicznej i płynnej pracy
Typy pracy
- Pojedyncze cięcie
- Wielokrotne cięcie
- Cięcie prostopadłe
- Planowanie powierzchni
- Cięcie wielokątów, łuków, okręgów
- Profilowanie prostych i łukowych elementów 2D i 3D
- Obróbki płaskorzeźb, blatów kuchennych, toczenie kolumn
Maszyna rośnie razem z Twoją produkcją
Rozbuduj funkcje, zwiększ możliwości
Każdy model może zostać wyposażony w dodatkowe funkcje dopasowane do Twoich wymagań – od rozszerzonego sterowania CNC, przez systemy podnoszenia i transportu materiału, aż po moduły CAD/CAM i 3D. Modułowa konstrukcja pozwala na elastyczną rozbudowę w dowolnym momencie użytkowania.
Wyposażenie dodatkowe
- Pilot MPG
- Laser czerwony lub zielony
- Centralne smarowanie
- Stół hydraulicznie opuszczany
- Rolki pneumatyczne na stole
- System przyssawek do przenoszenia elementów
- Fundamentowanie stalowe
Uwaga: Przedstawione opcje modyfikacji i wyposażenia dodatkowego są dostępne za dopłat. Niniejszy opis ma charakter informacyjny.
Dodatkowy system Pegasus CAD-CAM:
- Standard, Advanced lub Ultimate Stone
- Zaawansowana obróbka 2D, 3D, 5-osiowa
- Automatyczne rozmieszczanie (nesting)
- Funkcje toczenia z 6. osią (kolumny, tralki)
Uwaga: Przedstawione opcje modyfikacji i wyposażenia dodatkowego są dostępne za dopłat. Niniejszy opis ma charakter informacyjny.
Inne opcje
- Dodatkowe szkolenie 16h
- Zewnętrzna instalacja oprogramowania
- Skaner 3D do realnej wizualizacji płyt
Uwaga: Przedstawione opcje modyfikacji i wyposażenia dodatkowego są dostępne za dopłat. Niniejszy opis ma charakter informacyjny.








Masz pytania? Mamy odpowiedzi
Najważniejsze informacje o pracy i konfiguracji maszyny
Najczęściej zadawane pytania dotyczące naszej oferty i współpracy. Być może znajdziesz tu odpowiedź, której szukasz.
Tak, z interpolacją i pracą na pięciu osiach.
Tak, przy zakupie odpowiedniego wyposażenia dodatkowego (6. oś, tokarnia).
Tak, podstawowy moduł Cutting Stone oraz opcjonalne pakiety Pegasus.
Tak, dostępne jako dodatkowa opcja (moduł nesting).
Prąd, woda, sprężone powietrze oraz uziemienie konstrukcji stalowej.
