PW5TK1600
Wielopiła 1600 do Cięcia Bloków Kamiennych

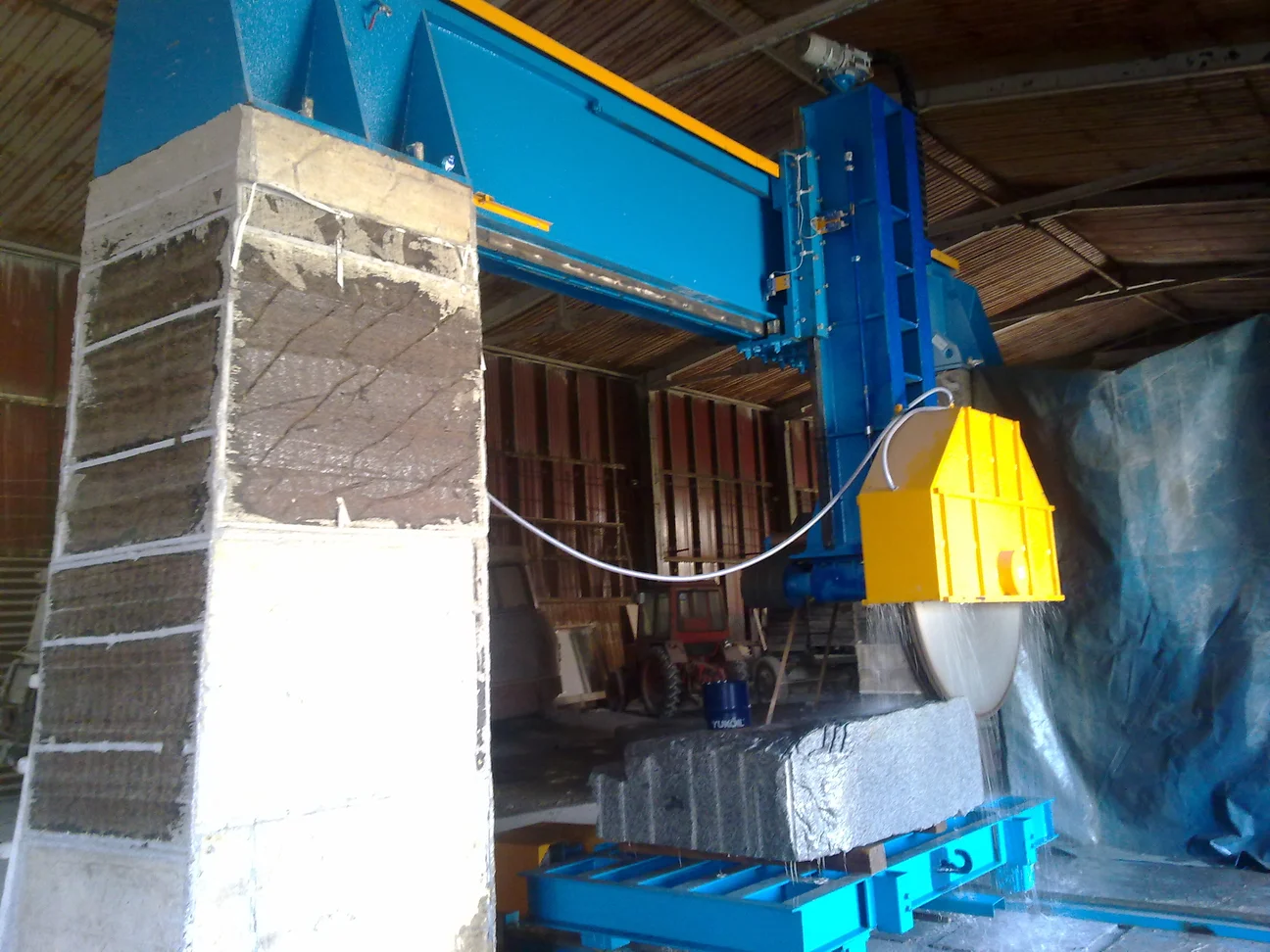

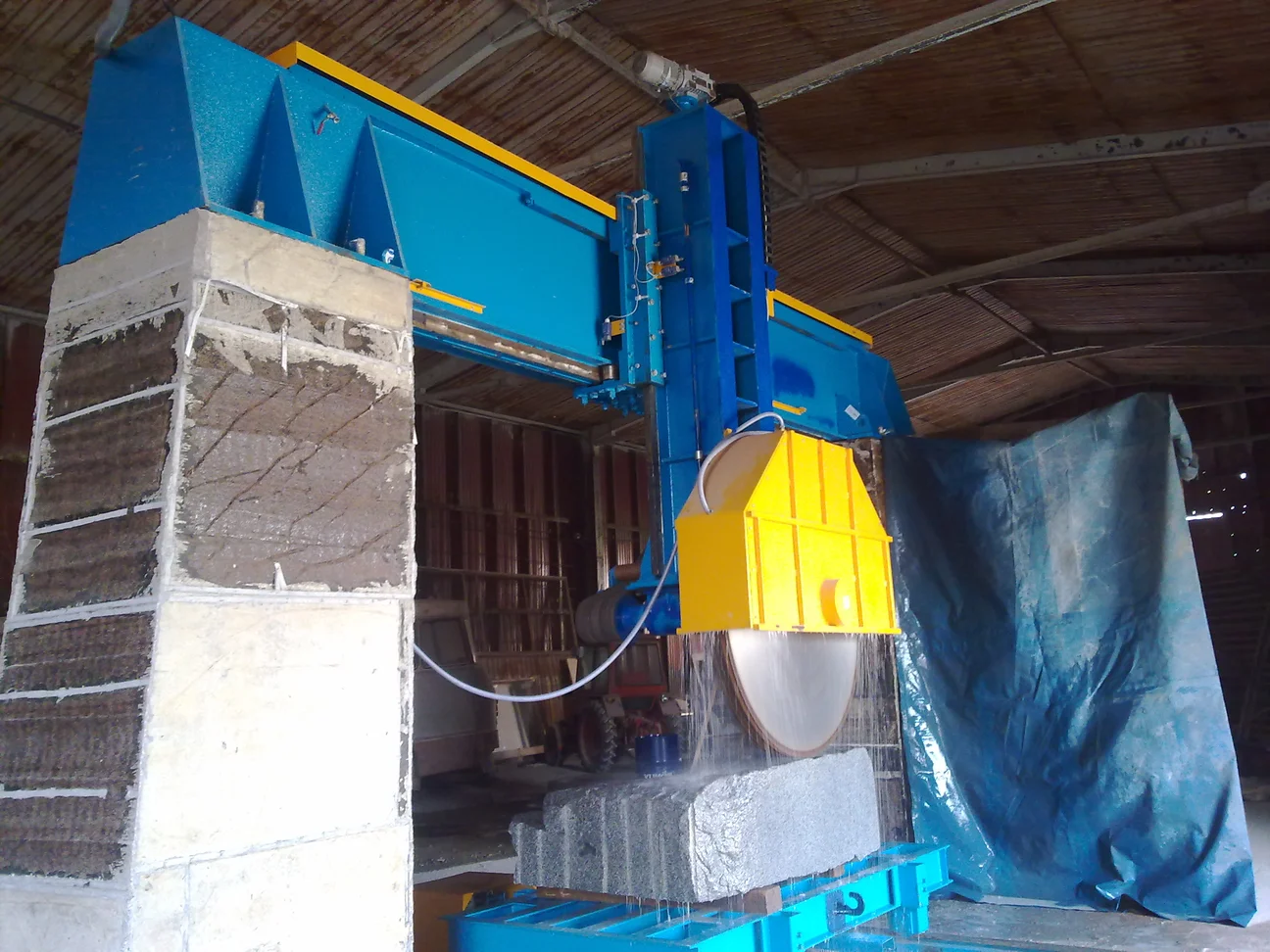

Wielopiła PROMASZ PW5TK1600 to zaawansowane urządzenie do precyzyjnego cięcia dużych bloków kamiennych o wymiarach do 3500x1800x650 mm (dla tarczy Ø1600). Znacząco zwiększa wydajność dzięki możliwości jednoczesnego montażu do pięciu tarcz oddzielonych pierścieniami dystansowymi. Wyposażona w silnik 55 kW z falownikiem, zapewnia elektroniczne rozpędzanie, hamowanie i płynną regulację prędkości obrotowej tarczy. Napęd jest precyzyjnie przenoszony na wrzeciono za pomocą przekładni pasowej. Solidna konstrukcja wielopiły to stalowa rama z prowadnicą, po której przesuwa się suport z wrzecionem i tarczami. Ruchy robocze i ustawcze są kontrolowane przez falowniki, co gwarantuje płynny start, hamowanie i ochronę silników. Maszyna oferuje płynną regulację parametrów rozruchu, hamowania i prędkości posuwu w osi poprzecznej, umożliwiając cięcie kamienia "od muru do muru".
Dane Techniczne
- Maksymalne wymiary ciętych bloków: 3500 mm×1800 mm×650 mm (dla dysku Ø1600)
- Maksymalna ilość montowanych dysków: Do 5 dysków
- Moc silnika głównego: 55 kW
- Napęd: Przekładnia pasowa
- Sterowanie ruchami: Falownikowe (płynny start, hamowanie, regulacja prędkości)
- Dokładność cięcia w osi X lub Y: do ±1 mm
- Dokładność cięcia w osi Z: ±0.1 mm/100mm grubości
- Wyposażenie standardowe: Licznik godzin pracy, powłoka lakiernicza strukturalna
- Wymiary (wys/szer torowiska/długość): 6770 x 5000 x 8082 mm
Wymagania Instalacyjne
- Kabel elektryczny zasilający: 5×16 mm2 miedziana linka (giętka)
- Zabezpieczenia w sieci przed maszyną: 3 x 100 A
- Uziemienie: Przed uruchomieniem, wszystkie stałe części metalowe powinny być połączone bednarką o przekroju min 120 mm2 z PE instalacji elektrycznej.
- Media: Prąd, woda, sprężone powietrze powinny być doprowadzone do fundamentów od strony szafy sterowniczej (lewej).
- Główny wyłącznik: Obowiązkiem zamawiającego piły jest zamontowanie wyłącznika głównego 63 A, w obudowie na ścianie, w dostępnym miejscu.



Masz pytania? Mamy odpowiedzi
Najważniejsze informacje o pracy i konfiguracji maszyny
Najczęściej zadawane pytania dotyczące naszej oferty i współpracy. Być może znajdziesz tu odpowiedź, której szukasz.
Urządzenie służy do cięcia bloków kamiennych o wymiarach do 3500×1800×650 mm (dla dysku Ø1600).
Można zamontować maksymalnie do 5 dysków, przedzielonych odpowiednimi pierścieniami dystansowymi.
Każdy z ruchów – roboczy i ustawczy – kontrolowany jest przez falownik, co zapewnia płynny start, hamowanie i regulację prędkości.
Tak, wózek w ruchu wzdłużnym może przesuwać się w wybranym kierunku o zaprogramowany wymiar w cyklu automatycznym.
Falowniki zapewniają płynny rozruch, hamowanie, regulację prędkości oraz zabezpieczają silniki przed skutkami zwarć, przeciążeń i wahań napięcia.
